BNC til SMA spjaldfestingar RF millistykki fyrir áreiðanlega RF merkjasendingu milli BNC og SMA tengi.
BNC til SMA spjaldfestingar RF millistykki er notað til að breyta á milli mismunandi RF tengi í RF prófunum á þráðlausum samskiptarannsóknarstofum og sjálfvirkum prófunarbúnaði.
Þessi grein fjallar um 50 ohm viðnám DC til 6 GHz tíðnisviðs VSWR uppbygging vinnureglu umsókna samhæfni áhættu og valaðferðir sem og sérsniðna heildsölu- og framleiðendaþjónustu. Rétt val krefst samsvarandi tíðniviðnáms tengis og uppsetningarbyggingar.

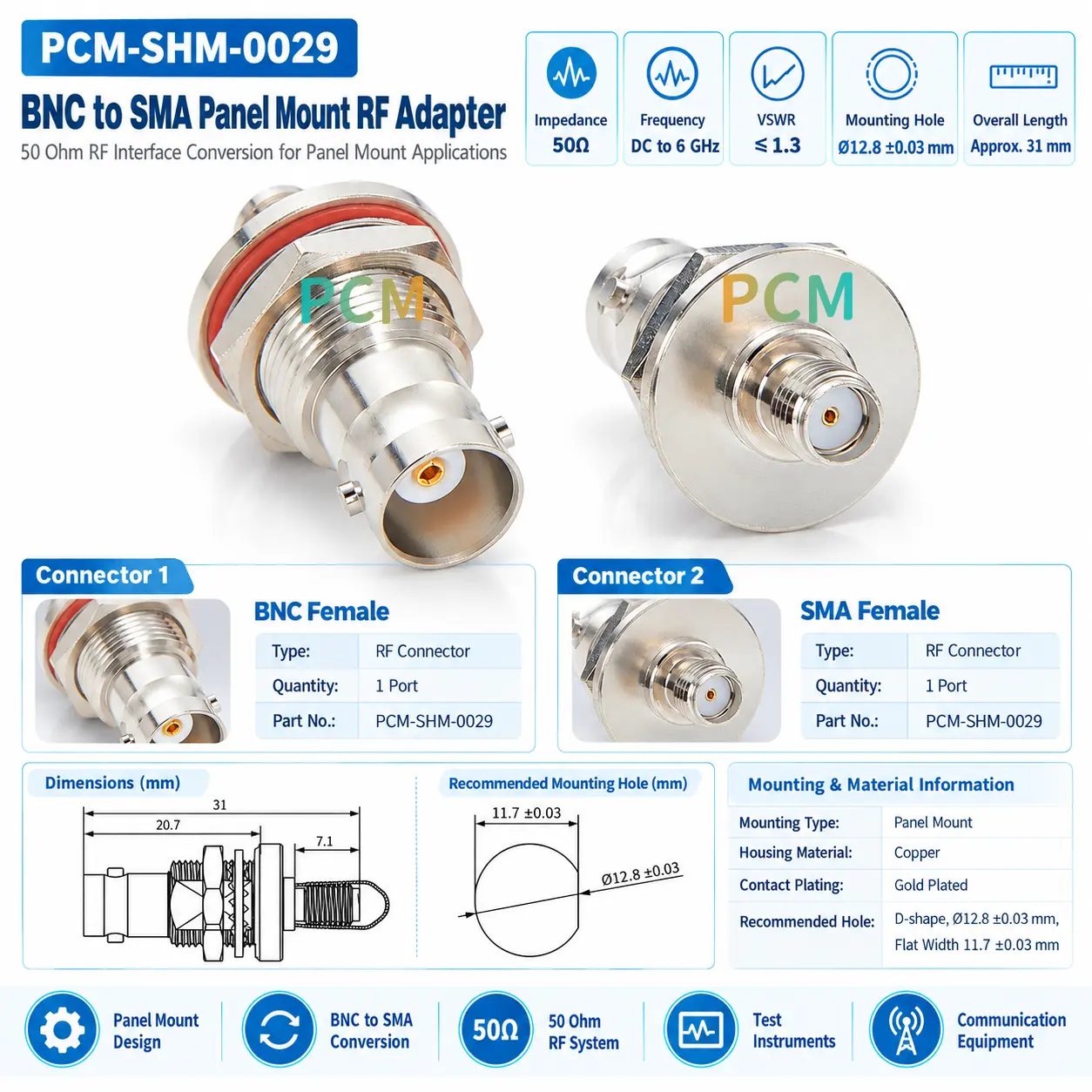

Fljótleg vörukynning
| Vöruheiti | BNC til SMA Panel Mount RF millistykki | |
| Premier kapall P/N | PCM-SHM-0029 | |
| Tengi A | BNC kvenkyns | |
| Tengi B | SMA kvenkyns | |
| Gerð uppsetningar | Panelfesting / þilfesting | |
| Viðnám | 50Ω | |
| Tíðnisvið | DC-6GHz | |
| VSWR | Minna en eða jafnt og 1,3 | |
| Stærð gata |
12,8±0,03 mm
|
|
| Hafðu samband við Plating | Gullhúðuð |
BNC til SMA Panel Mount Adapter vs Standard Adapter
| Samanburður | BNC til SMA Panel Mount Adapter | Venjulegur millistykki |
| Uppsetning | Festur á búnaðarborði | Venjulega tengt beint við snúru eða búnaðartengi |
| Viðmót | BNC Female til SMA Female | Mismunandi eftir gerðum |
| Vélrænn stöðugleiki | Betra fyrir fasta tengingu til langs tíma | Betra fyrir tímabundna aðlögun |
| Samþætting búnaðar | Tilvalið fyrir girðingar, hljóðfæri og spjöld | Takmörkuð samþætting pallborðs |
| Umsóknir | tæki, prófunar- og samskiptabúnað | Almenn viðmótsbreyting |
Hvað er BNC til SMA Panel Mount RF millistykki?
RF millistykki fyrir BNC til SMA spjaldfestingu er óvirkt RF tengi notað til að breyta BNC tengi í SMA tengi.
„Skiljufesting“ eða „þil“ þýðir að hægt er að festa millistykkið í gegnum búnað og spjald sem gerir það hentugt fyrir prófunarbúnað og samskiptatæki.
RF merki ferðast í gegnum miðjuleiðarann á meðan ytri málmbyggingin veitir vörn og afturleið. Hönnun þess hjálpar til við að viðhalda 50 ohm viðnám, dregur úr endurkasti og styður við stöðuga merkjasendingu á GHz tíðnum.
Vinnureglu
RF merki fara inn í gegnum BNC hliðina og fara til SMA hliðarinnar í gegnum innri koaxial uppbyggingu.
Miðleiðarinn ber merkið á meðan ytri leiðarinn veitir afturleiðina og hlífina sem hjálpar til við að viðhalda um það bil 50 ohm viðnám.
Viðnámsbreytingar geta valdið endurspeglun merkja þannig að VSWR er lykilstærð samsvörunar. Með VSWR Minna en eða jafnt og 1,3 frá DC til 6 GHz hjálpar þetta millistykki að draga úr endurkasti og viðhalda heilleika merkja milli samhæfra 50 ohm BNC og SMA tækja.
Vandamál sem RF millistykki standa frammi fyrir
Kjarnaverðmæti vöru
PCM-SHM-0029
Kjarnakosti PCM-SHM-0029 má draga saman sem:
◆ Skilvirk BNC til SMA umbreyting
Millistykkið tengir BNC og SMA RF búnað án þess að breyta núverandi viðmótum. Hann er hentugur fyrir prófunartæki samskiptaeiningar og RF kerfi sem hjálpa til við að leysa tengingarkröfur milli mismunandi RF tengi á sama tíma og það bætir samhæfni búnaðar og skilvirkni kerfissamþættingar.
◆ Styður DC til 6 GHz RF forrit
Rekstrartíðnin DC til 6 GHz nær yfir mörg algeng RF prófunar- og samskiptaforrit. Hún styður samhæfðan prófunarbúnað þráðlausar samskiptaeiningar og RF kerfi sem veita stöðuga og áreiðanlega viðmótslausn fyrir RF merkjatengingar.
◆ 50 Ohm viðnám og lág endurspeglun
50 ohm viðnámshönnunin og VSWR Minna en eða jafnt og 1,3 afköst styðja samhæfðan 50 ohm RF búnað og koaxial kerfi sem hjálpa til við að draga úr ósamfellu viðnáms og endurspeglun merkja við viðmótið á sama tíma og það bætir samkvæmni merkja í RF prófun og samskiptatengingum.
◆ Panelfesting og fyrirferðarlítil hönnun
Spjaldfestingarbyggingin festir millistykkið á öruggan hátt við búnaðinn, sem gerir spjaldið kleift að styðja við mótunarkrafta og dregur úr vélrænu álagi á innri tengi. Um það bil 31 mm þétt lengd þess styður einnig samþættingu í geimnum-takmörkuðum prófunar-, samskipta- og sjálfvirknibúnaði.

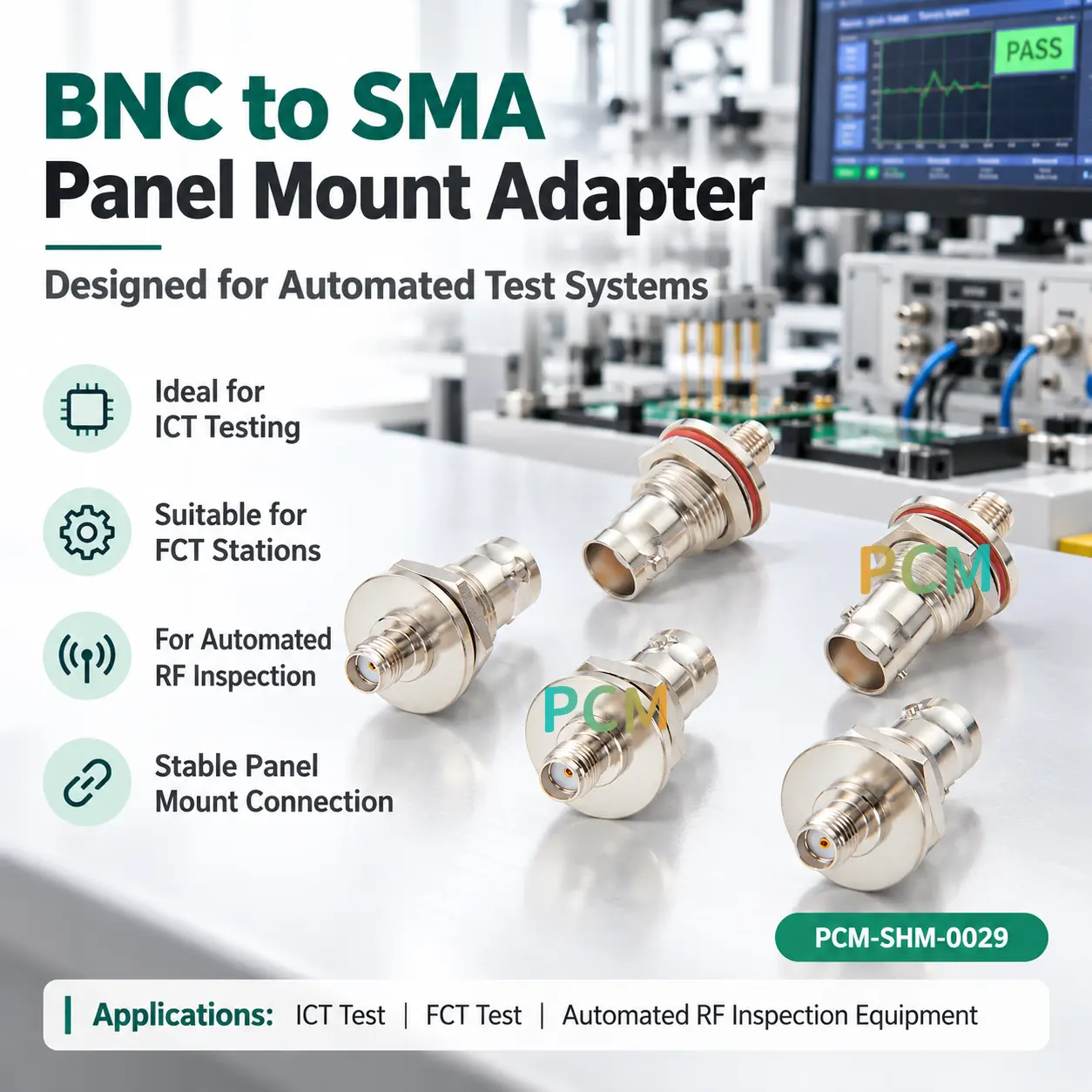

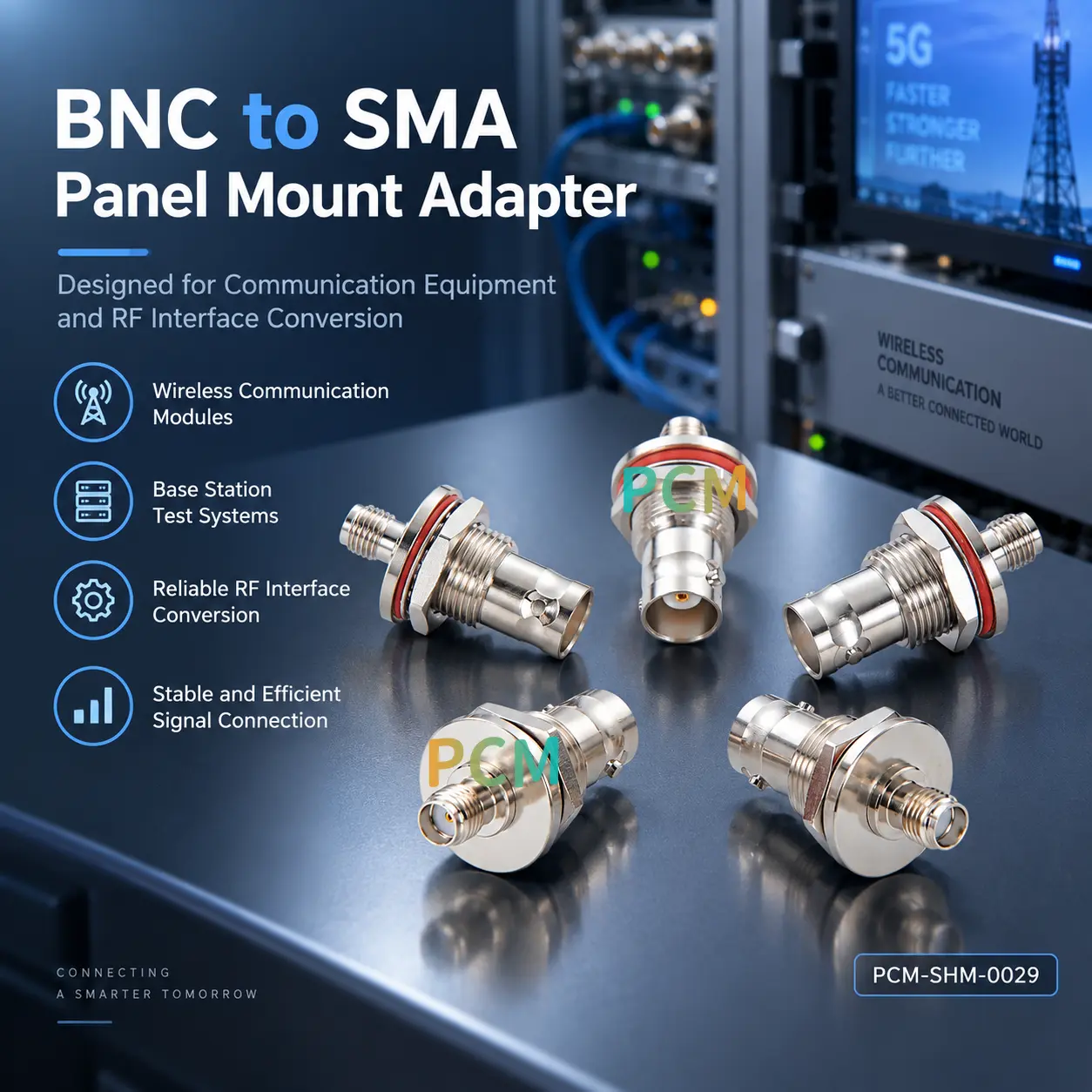

Vörur sýna

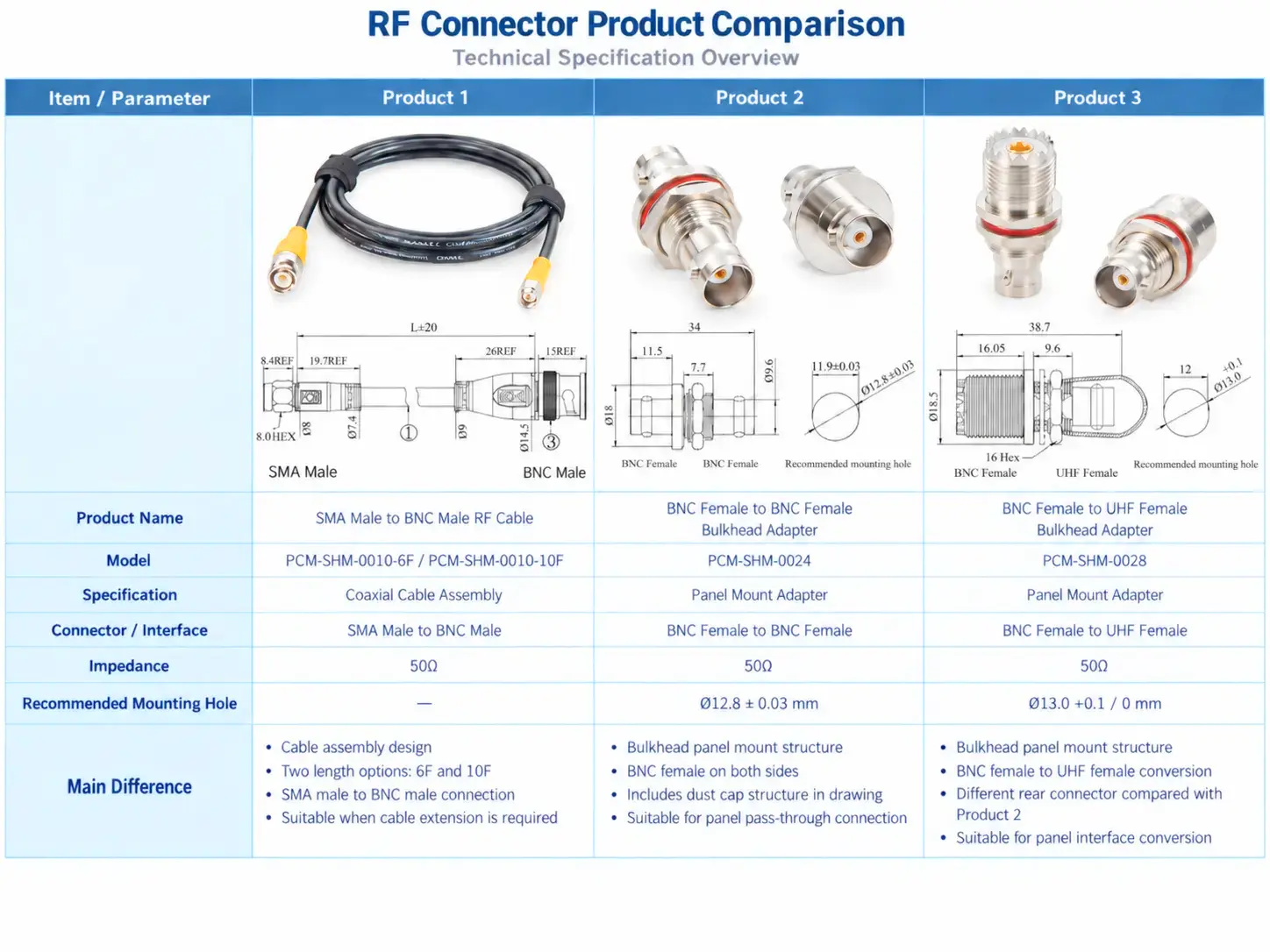

Svipaðar vörur
Samhæfisyfirlýsing
Rafmagns- og tengisamhæfi
- BNC til SMA umbreyting ábyrgist ekki samhæfni við hvert tæki. Áður en þú kaupir staðfestu 50 ohm kerfisviðnám BNC kvenkyns og SMA kvenviðmót DC til 6 GHz tíðnisviðs VSWR innsetningartap og aðrar RF kröfur Kerfi sem nota 75 ohm viðnám hærri tíðni eða sérstakar kröfur um frammistöðu krefjast frekari samhæfnimats.
Uppsetning og umhverfiskröfur
- Fyrir uppsetningu skaltu staðfesta 12,8±0,03 mm þvermál festingargatsins spjaldþykkt, innra úthreinsun festingaraðferðar og stefnu tengis Ekki gera ráð fyrir samhæfni við óskilgreint aflspennuhitastig vatnsheldur eða verndarkröfur. Aerospace-útivistar og há-áreiðanleg forrit krefjast einnig staðfestingar á vélrænni endingu efnisins og viðeigandi vottorða.
Hvernig á að velja BNC til SMA RF millistykki?
Staðfestu tengitegund kyn og viðnám
Staðfestu BNC og SMA tengitegundir, kyn og kerfisviðnám Þetta millistykki er BNC kvenkyns til SMA kvenkyns með 50 ohm hönnun fyrir samhæfðan 50 ohm RF búnað og snúrur.
Athugaðu tíðni og VSWR árangur
Veldu millistykki í samræmi við hámarkstíðni kerfisins. Þetta líkan styður DC til 6 GHz með VSWR Minna en eða jafnt og 1,3 Precision RF forrit ættu einnig að meta heildarendurspeglun hlekks.
Athugaðu spjaldstærð og uppsetningarrými
Staðfestu 12,8±0,03 mm þykkt innri úthreinsunartengis fyrir 12,8±0,03 mm uppsetningargatið og aðgang að verkfærum til að tryggja rétta uppsetningu og tengingu.
Meta umsóknarumhverfi og kröfur
Fyrir háan-hita, titring, utandyra, mikil-afl eða önnur sérstök umhverfi, staðfestu efnishitastigssvið vélrænna endingartíma og viðeigandi prófunar- eða vottunarkröfur.
Sérstillingarmöguleikar
↕ Sérsniðin tengi
Hægt er að aðlaga BNC SMA og aðrar RF tengitegundir kyn og stillingar fyrir mismunandi búnaðarkröfur.
□ Uppsetningaraðlögun
Hægt er að aðlaga festingaraðferð þráðarbyggingar þillengdar og uppsetningarstærð fyrir mismunandi spjaldshönnun.
◉ RF Performance Customization
Hægt er að meta RF lausnir í samræmi við rekstrartíðniviðnám og VSWR kröfur fyrir tiltekna notkun.
⚙ Efni og málun
Hægt er að aðlaga snertiefni og málun húsnæðis fyrir tæringarþol og umhverfiskröfur.
⌘ Aðlögun víddar
Hægt er að aðlaga uppsetningarstöðu vörulengdar og tengistillingu í samræmi við búnaðarteikningar til að auðvelda samþættingu.
◇ OEM Volume Services
Dæmi um mat OEM aðlögun og magninnkaup eru studd með teikningum og forskriftum sem eru staðfestar fyrir framleiðslu.
Niðurstaða:
BNC til SMA spjaldfestingar RF millistykkið er mikilvægur RF tengi umbreytingarhluti Þessi 50 ohm millistykki styður DC til 6 GHz með VSWR Minna en eða jafnt og 1,3 og er hentugur fyrir RF prófun, samskipta- og sjálfvirknibúnað.
Val ætti að taka tillit til tengis kyns, viðnáms, tíðni, VSWR og uppsetningarvídd Efni tengivíddar OEM sérsniðin og magnkaupaþjónusta er einnig í boði fyrir búnaðarframleiðendur og kerfissamþættingarverkefni.
Algengar spurningar um vörur
Er það samhæft við öll BNC tæki?
Nei. Þetta er 50 ohm millistykki. Staðfestu kyn og notkunartíðni viðnámstengis fyrir notkun.
Hver er hámarkstíðni?
Millistykkið styður DC til 6 GHz Heildar RF slóðin verður einnig að uppfylla nauðsynlega tíðni.
Hvað þýðir VSWR minna en eða jafnt og 1,3?
VSWR Minna en eða jafnt og 1,3 gefur til kynna góða viðnámssamsvörun við tilteknar aðstæður sem hjálpar til við að draga úr endurkasti merkja.
Hvaða tengi passar það við?
BNC kvenkynið parast við BNC karldýr á meðan SMA kvenkyns parast við SMA karl.
Hvaða festingarholu er krafist?
Uppsetningargatið er 12,8±0,03 mm Úthreinsun spjaldþykktar og uppsetningarbyggingu ætti einnig að athuga.
Er sérsniðin og OEM þjónusta í boði?
Tengi, stærð og sérsniðin uppsetning eru fáanleg ásamt magnpöntunum og OEM þjónustu.
