Micro Fit 3.0 Dual Row 4 pinna snúrusamsetning:
Er með forrit og valleiðbeiningar
Lærðu hvernig Micro Fit 3.0 tvíraða 4 pinna snúrusamsetningin sameinar 3,0 mm pitch tengihönnun, 20AWG × 4C snúrubyggingu, PVC yfirmótavörn og sérhannaðar beislalausnir fyrir PCB tengingu, iðnaðarstýringu, samskiptabúnað og rafeindatæki.
Fljótleg vörukynning
| Vöruheiti | Micro Fit 3.0 Dual Row 4 pinna tengisnúrusamsetning |
| Premier kapall P/N | PCM-0763 |
| Tegund tengis | Micro Fit 3.0 Dual Row tengi |
| Magn hringrásar | 4 hringrásir |
| Pitch | 3,0 mm hæð |
| Lengd snúru | 1500±30mm |
| Cable Specification | 20AWG × 4C |
| Kapaljakki | Svartur PVC jakki, OD 5,5 mm |
| Samhæfð röð | Molex 245132 röð |
| Tengihús |
|
PCM-0763 vs Standard lausvírlausn
| Samanburður | PCM-0763 | Hefðbundin lausvírlausn |
|---|---|---|
| Tenging | For-samsett belti | Handvirk raflögn |
| Uppsetning | Tilbúið til uppsetningar | Krefst samsetningar |
| Rými | Fyrirferðarlítil hönnun | Stærra pláss krafist |
| Áreiðanleiki | Verksmiðja sett saman | Meiri raflögnhætta |
| Sérsniðin | Styður lengd og pinout aðlögun | Takmarkaður valkostur |
Hvað er Micro Fit 3.0 snúrusamsetning?
Micro Fit 3.0 kapalsamsetning er for-samsett beislisvara byggð á Micro Fit 3.0 tengikerfinu. Það er aðallega notað fyrir rafmagn, merki, vír til borðs og vír til vír tengingar inni í rafeindabúnaði.
Í samanburði við lausnir með lausum vír, bætir það uppsetningarskilvirkni og tengingaráreiðanleika með stöðluðum tengjum og verksmiðjusamsetningu. Tvöföld raða 4 pinna hönnunin veitir fjórar rafrásir í þéttu rými, sem gerir það hentugt fyrir smærri raflögn og há-þéttleika raflögn.
Helstu notkun Micro Fit 3.0 kapalsamsetningar
Micro Fit 3.0 kapalsamstæður eru aðallega notaðar fyrir aflgjafa og merkjatengingar milli innri rafeindaeininga, sem styðja Wire to Board og Wire to Wire forrit.
Með fyrirferðarlítinn 3,0 mm hæð, áreiðanlega tengingarafköst og sveigjanlega aðlögunarvalkosti, eru þeir mikið notaðir í iðnaðarstýringarbúnaði, samskiptatækjum, nýjum orkukerfum, rafeindatækni fyrir bíla, rafeindatækni og snjalltæki. Þeir hjálpa til við að hámarka pláss, einfalda samsetningu og veita stöðugar raftengingar.
Hvaða vandamál leysir PCM-0763
Kjarnaverðmæti vöru
PCM-0763
Kjarnakosti PCM-0763 má draga saman sem:
◆ Bæta framleiðslu skilvirkni
Micro Fit 3.0 tvíraða 4 pinna snúrusamstæðan notar for-samsetta byggingu, með tengjum, snúrum og verndarhlutum sem eru unnar fyrir afhendingu. Það er hægt að setja það beint inn í búnað, sem dregur úr handvirkum aðgerðum eins og strípur, krumpur og lóðun á sama tíma og samsetningu skilvirkni.
◆ Að bæta áreiðanleika tenginga
Varan notar staðlað tengi og fasta raflögn. Með faglegum framleiðsluferlum kapalsamsetningar dregur það úr raflagsvillum og ósamkvæmri uppsögn, sem tryggir stöðugan árangur fyrir magnpantanir og langtímaframboð.
◆ Hagræðing búnaðarrýmis
Með fyrirferðarlítilli 3,0 mm hæð með tvöfaldri röð 4 pinna hönnun, veitir kapalsamsetningin margar raftengingar í takmörkuðu plássi. Það dregur úr flóknum raflögnum og bætir innra rýmisnýtingu fyrir nettan rafeindabúnað.
◆ Styður sveigjanleg sérsniðin forrit
Samkvæmt mismunandi kröfum um búnað er sérsniðin kapalsamsetningarþjónusta í boði, þar á meðal snúrulengd, pinout, tengigerð og aðlögun tengiaðferða, sem hjálpar viðskiptavinum að mæta ýmsum verkefnaþörfum og stækkunarkröfum búnaðar.
Vörur sýna
Svipaðar vörur
Samhæfisyfirlýsing
Samhæft tengikerfi
- Þessi Micro Fit 3.0 tvíraða 4 pinna snúrusamsetning er hönnuð á grundvelli staðlaðs Micro Fit 3.0 tengikerfis. Það er hægt að vísa í það með Molex Micro Fit 3.0 röð, 43025-0400 tengi, 43030-0001 tengi og 245132 röð forritum fyrir búnað sem notar sömu viðmótsbyggingu og pinnastillingar.
Staðfesting á eindrægni
-
Vélræn pörun tryggir ekki alltaf fullan rafmagnssamhæfi. Áður en þú kaupir skaltu staðfesta gerð tengis, kyn, úthlutun pinna, kröfur um spennu og straum, lengd kapal, uppsetningarrými og rekstrarumhverfi til að tryggja rétta notkun.
Hvernig á að velja rétta Micro Fit 3.0 snúrusamstæðuna?
Staðfestu tengigerð
Staðfestu nákvæma gerð IX tengisins, kóðun og kyn, sem og RJ45 viðmótsgerðina. Lögun tengisins eitt og sér tryggir ekki eindrægni.
Staðfestu pinnaúthlutun
4 pinna tengi tryggir ekki sömu raflögn. Staðfestu Pin 1 til Pin 4 aðgerðir, afl, merki og jarðtengingar.
Staðfestu snúruforskrift
Veldu snúruforskriftir í samræmi við núverandi kröfur og uppsetningarskilyrði. Þessi vara notar 20AWG × 4C uppbyggingu fyrir afl- og merkjaforrit.
Staðfestu rekstrarumhverfi
Athugaðu hitastig, uppsetningarrými og vélrænar kröfur. Þessi vara styður -40 gráðu til 150 gráðu notkun fyrir innri búnaðartengingar.
Sérstillingarmöguleikar
↕ Sérsniðin snúrulengd
Kapallengd er hægt að aðlaga í samræmi við búnaðarrými, uppsetningarfjarlægð og leiðarkröfur.
□ Sérsniðin Pinout stillingar
Hægt er að aðlaga pinnaröð, víralit og merkjakortlagningu til að passa við skilgreiningar búnaðarviðmóts.
◉ Val á sérsniðnu tengi
Hægt er að meta mismunandi Micro Fit 3.0 tengigerðir, stefnur, læsingar og skauta.
⚙ Sérsniðin kapalforskrift
Hægt er að aðlaga AWG stærð, leiðarafjölda, jakkaefni og hitastig.
⌘ Sérsniðin vírendavinnsla
Styður strípur, tinning, klemmingu á klemmum og uppsetningu pinna til að draga úr aukavinnslu.
◇ Magnframboð
Styður stakar umbúðir, magnpökkun, merkingar og langtíma heildsöluframboð fyrir OEM verkefni.
Niðurstaða:

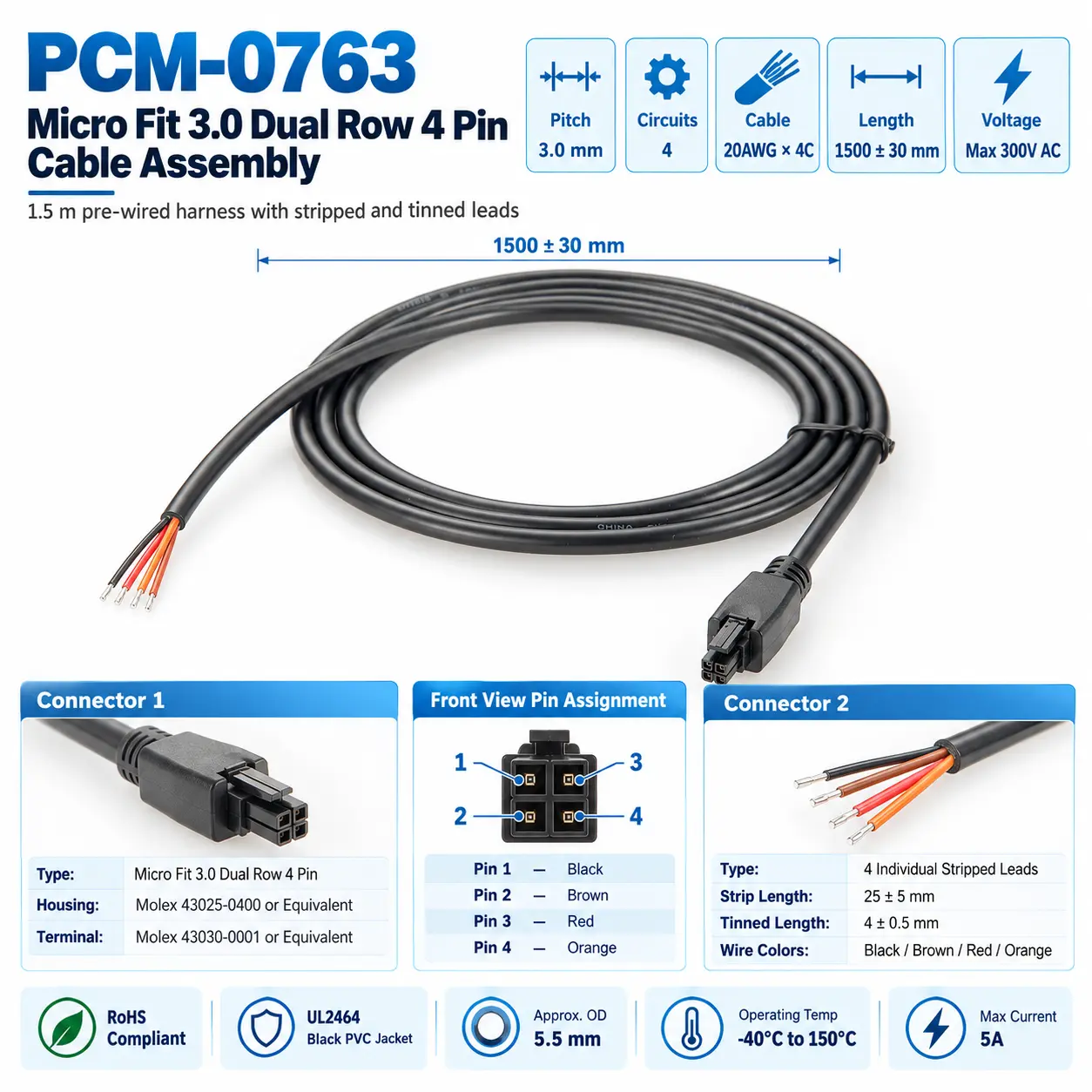

PCM-0763 Micro Fit 3.0 tvíraða 4 pinna snúrusamsetning notar 3,0 mm hæðar tvíraða tengi og 20AWG × 4C snúru. P1 hliðin er með MOLEX Micro Fit 3.0 4 pinnatengi, en P2 hliðin veitir fjóra óháða víra með afhreinsun og tinningu. Með þéttri uppbyggingu, áreiðanlegri tengingu og auðveldri uppsetningu er það hentugur fyrir rafmagns- og merkjaforrit.
Sem faglegur framleiðandi kapalsamsetningar, bjóðum við upp á heildsöluframboð og sérsníðaþjónustu, þar með talið snúrulengd, pinout og vírendavinnslu. Það er mikið notað í rafeindatækni, samskiptabúnaði, iðnaðarstýringu, endurnýjanlegri orku og sjálfvirknikerfum.
Algengar spurningar um vörur
Getur þessi kapall tengt öll Micro Fit tæki?
Nei. Mismunandi tæki geta haft mismunandi gerð tengis, úthlutun pinna, kyns og rafmagnskröfur. Vélræn pörun tryggir ekki alltaf fulla eindrægni.
Er hægt að nota þennan kapal fyrir rafmagnstengingu?
Já. Þessi vara notar 20AWG × 4C snúru með hámarks nafnstraumi 5A fyrir viðurkenndar innri afl- og merkjatengingar.
Styður þessi vara forrit fyrir þráð til borðs?
Já. Micro Fit 3.0 tengið styður Wire to Board forrit fyrir PCB, tengi og innri einingatengingar.
Styður þessi vara sérsniðna kapalsamsetningu?
Já. Aðlögunarvalkostir fela í sér kapallengd, pinout, tengi, kapalforskrift og vírendavinnsla.
Hvaða atvinnugreinar nota þessa kapalsamsetningu?
Það er mikið notað í iðnaðarbúnaði, samskiptakerfum, endurnýjanlegri orku, rafeindatækni í bifreiðum og rafeindatækni fyrir neytendur.
Geta magnpantanir fengið stöðugt framboð?
Já. Framleiðendur kapalsamsetningar veita stöðugt framboð og-langtíma verkefnastuðning með staðlaðri framleiðslu og gæðaeftirliti.
