Micro DB25 kvenkyns til DB25 karlkyns kapall:
Eiginleikar, forrit og valleiðbeiningar
Kynntu þér hvernig Micro DB25 kvenkyns til DB25 karlkyns snúru sameinar 25-pinna 1:1 beina raflögn, 28AWG × 25C UL2464 byggingu, þynnu- og fléttuvörn, og læsiskrúfur fyrir áreiðanlegar merkjatengingar í ATE, hálfleiðaraprófun, PLC, DCS og iðnaðarkerfi.
Hlutanr. PCM-S-0790 Micro DB25 til DB25 kapall er með 25 pinna 1:1 beinni raflögn með Micro DB25 kventengi og DB25 karltengi. Hann notar 28AWG × 25C UL2464 svarta PVC snúru með venjulegri 2 m vírsvír, draum vír, áreiðanleg 25-pinna D undirmerkjaframlenging og samtenging búnaðar.
Fljótleg vörukynning
Eftirfarandi eru upplýsingar um færibreytur fyrir PCM-S-0790.

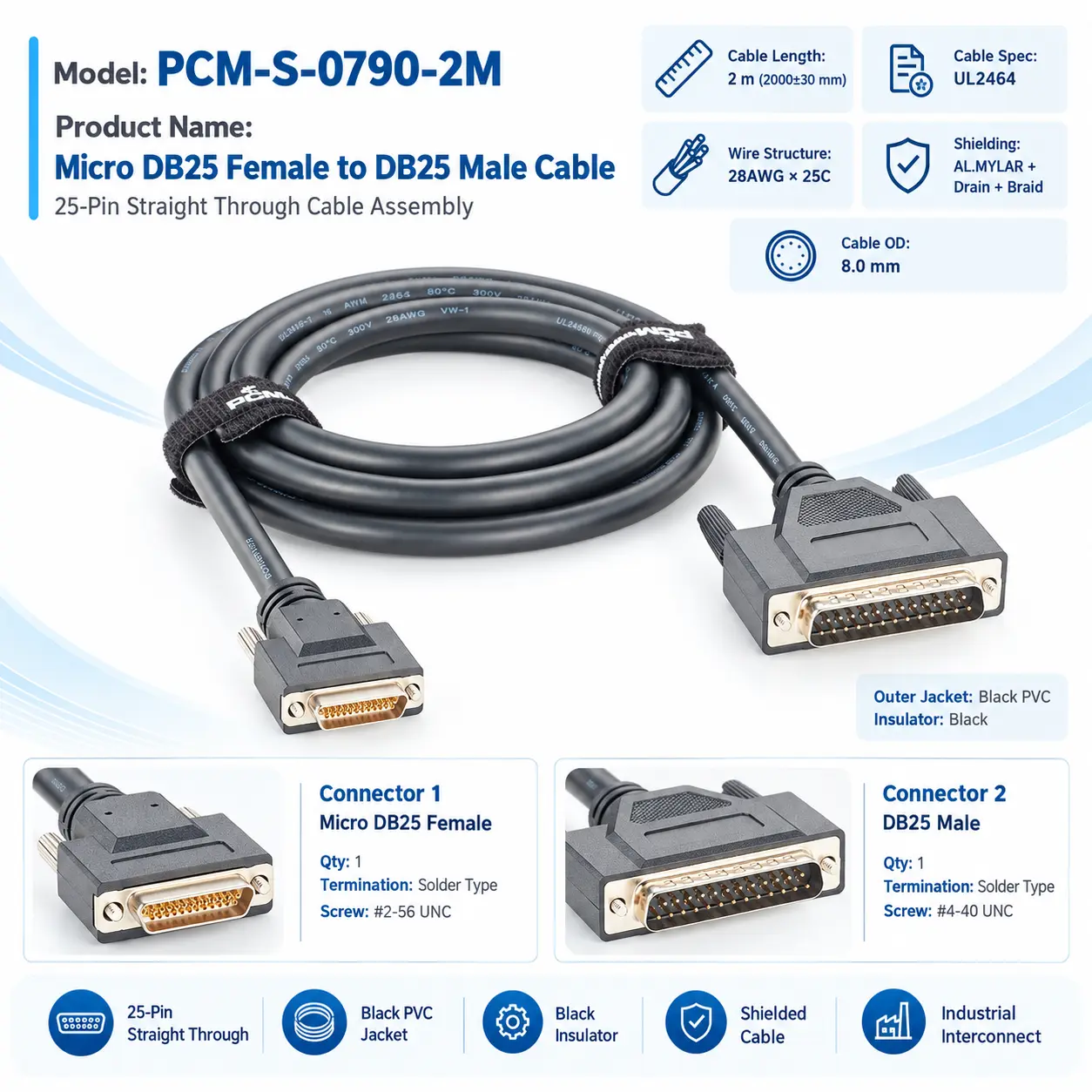

| Vöruheiti | Micro DB25 kvenkyns til DB25 karlkyns kapall
|
| Premier kapall P/N |
|
| P1 tengi | DB25 karlkyns |
| P2 tengi | Micro D-Sub 25-pinna |
| Raflögn | Beint-í gegnum, pinna 1→1 til pinna 25→25 |
| Skjaldartenging | Braid + Drain tengdur við Shell |
| Lengd snúru | 2000±30 mm |
| Cable Specification | 28AWG × 25C + AL.MYLAR + DRAIN + FLETA |
| Ytri jakki | Svartur PVC |
| Kapall OD | 8,0 mm |
| Samanburðaratriði | PCM-S-0790 | Venjulegur DB25 til DB25 kapall |
| Viðmót | Micro DB25 í staðlaða DB25 | Standard DB25 í báðum endum |
| Rými | Fyrirferðarlítill fyrir búnað með miklum-þéttleika | Krefst meira pláss |
| Raflögn | 25-pinna 1:1 beint í gegn | Fer eftir snúruhönnun |
| Skjöldun | Þynna, frárennslisvír og fléttuhlíf | Fer eftir snúru |
| Umsókn | ATE, hálfleiðaraprófun, PLC, DCS og sjálfvirkni | Venjulegur DB25 búnaður |
Hvað er Micro DB25 kvenkyns til DB25 karlkyns kapall?
PCM-S-0790 Micro DB25 kvenkyns til DB25 karlkyns kapall er fjölrása hlífðarsnúra sem er hönnuð til að tengja mismunandi D Sub tengistærðir. Það notar fyrirferðarlítið Micro DB25 kventengi á öðrum endanum og venjulegt DB25 karltengi á hinum endanum, með 25 leiðara sem veita samsvarandi merkjasendingu.
Ólíkt einföldum millistykki, veitir það einnig snúrufjarlægð og bættan tengingarstöðugleika í gegnum hlífðarvörn, PVC jakka, mótaða togafléttingu og læsiskrúfur. Staðlað lengd er 2 metrar.

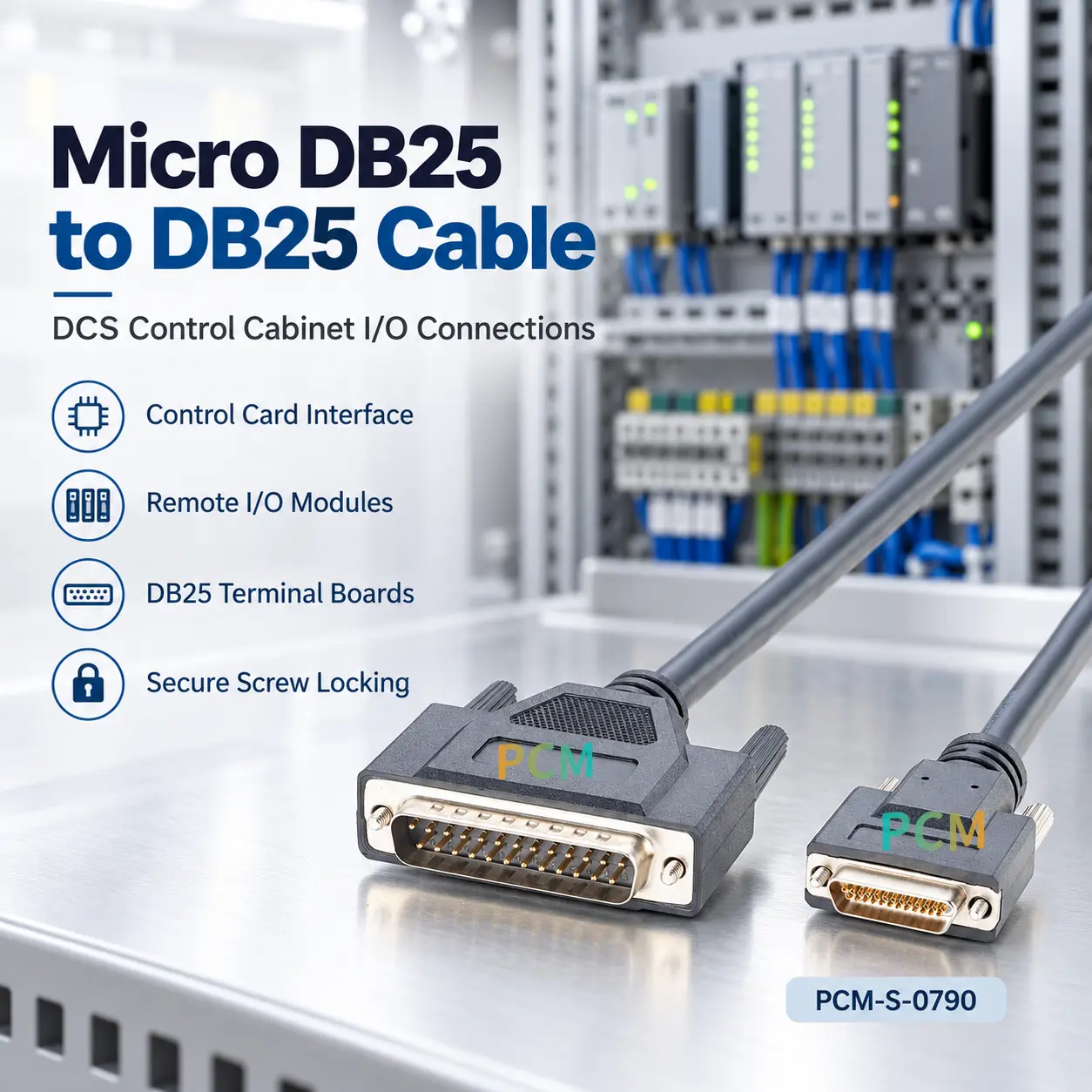

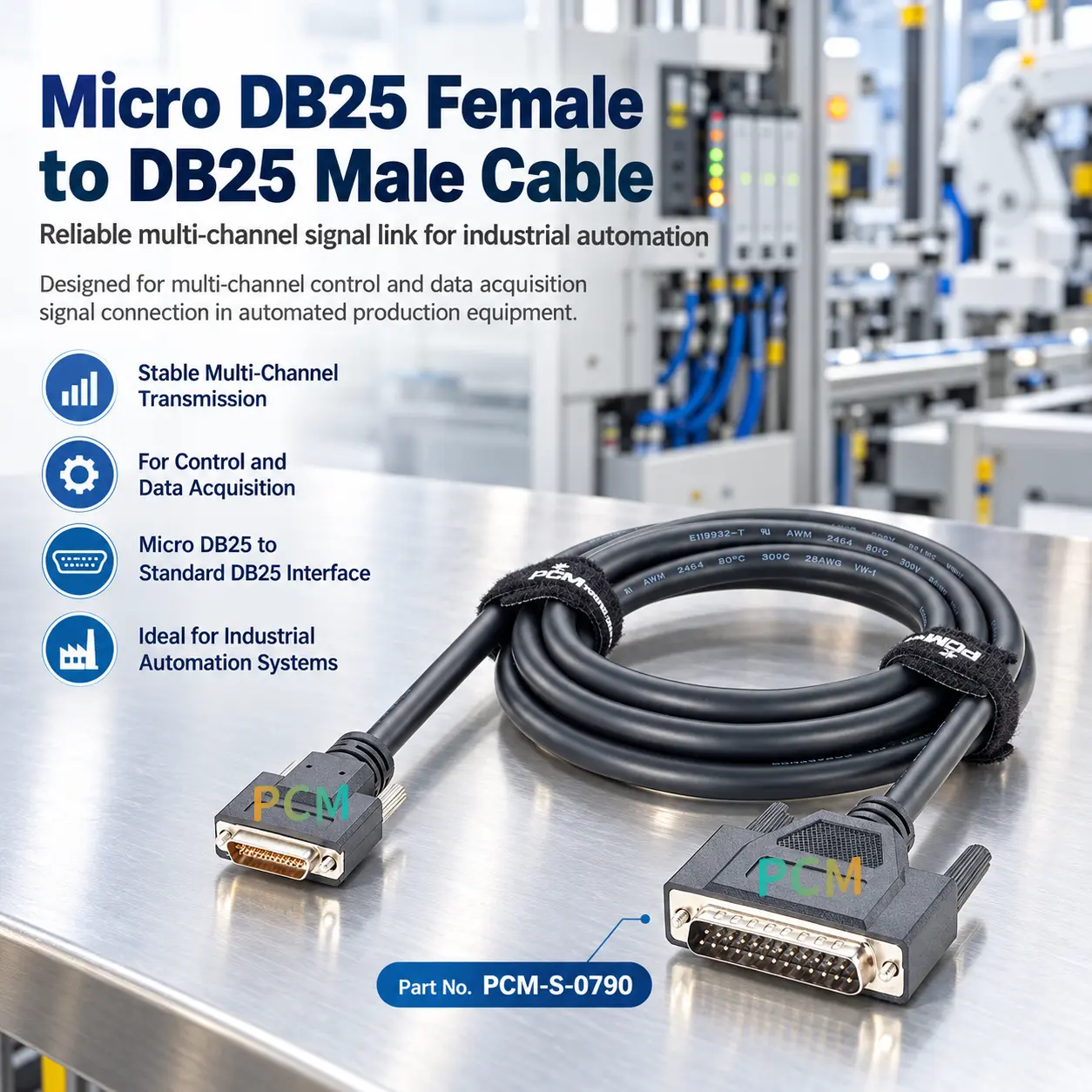

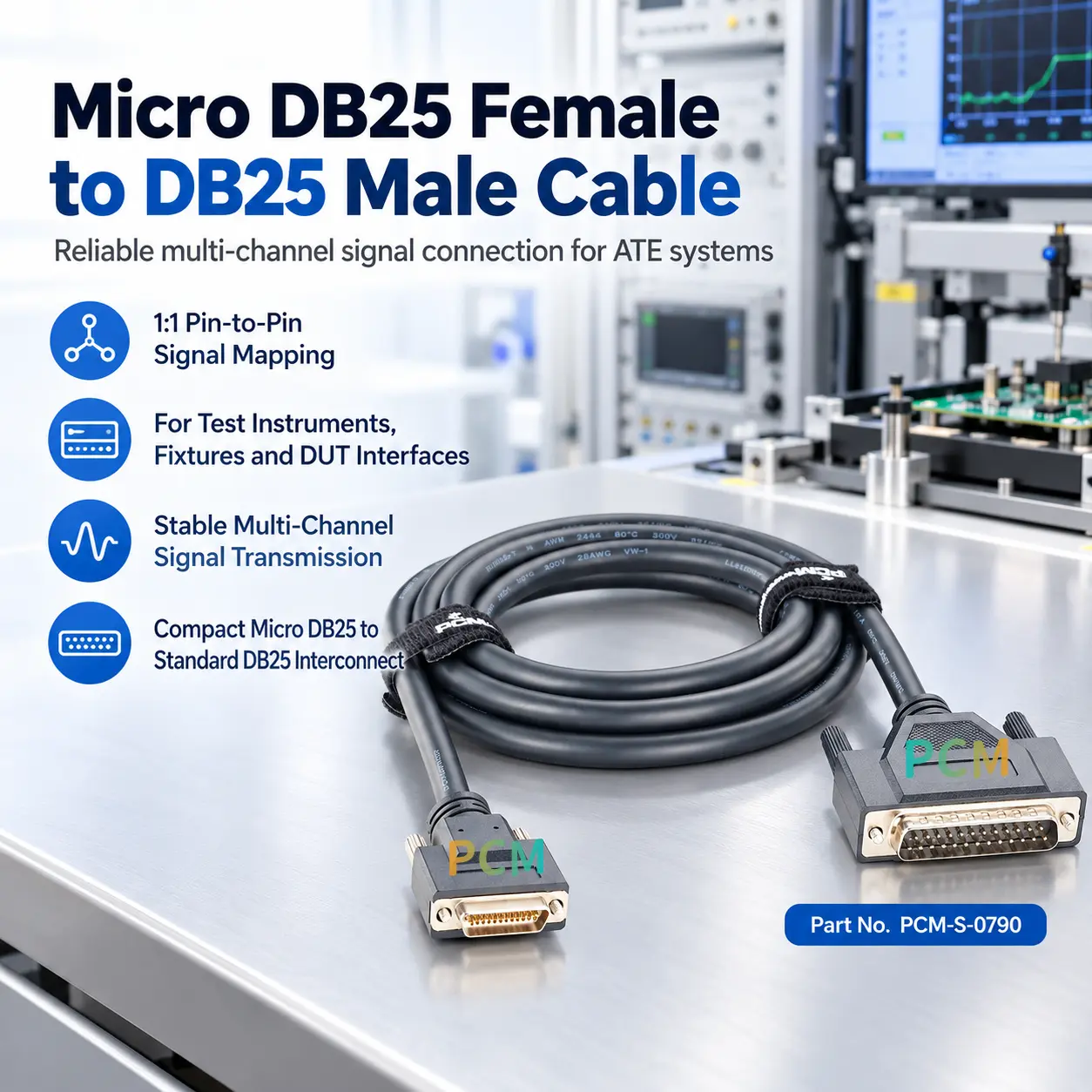

Það er hentugur fyrir ATE, hálfleiðaraprófanir, PLC, DCS, prófunarbúnað og iðnaðar sjálfvirkni, sérstaklega fyrir uppfærslur á búnaði og kerfi sem sameina Micro DB25 og staðlað DB25 tengi.
Helstu aðgerðir Micro DB25 Female til DB25 Male snúru
Micro DB25 kvenkyns til DB25 karlkyns kapallinn er aðallega notaður fyrir 25-rása merkjatengingu milli Micro DB25 og staðlaðs DB25 búnaðar. 1:1 bein-leiðsla þess veitir beina fjölrása merkjasendingu á meðan skipt er á milli tveggja viðmóta.
28AWG fjölkjarna kapallinn, filman, frárennslisvírinn og fléttuvörnin hjálpa til við að draga úr EMI, á meðan mótaðar PVC bakskeljar og læsiskrúfur bæta tengingarstöðugleika fyrir ATE, hálfleiðaraprófanir, PLC, DCS og iðnaðar sjálfvirknikerfi.
Algeng vandamál með Micro DB25 snúrur.
Titringur og viðhald geta losað tengi. Læsiskrúfur og mótuð álagsléttir bæta tengingarstöðugleika og vernd.
Kjarnaverðmæti vöru
PCM-S-0790
Kjarnakosti PCM-S-0790 má draga saman sem:
◆ High Density Interface Umbreyting
Micro DB25 og venjuleg DB25 tengi eru samþætt í eina snúru, sem gerir beina tengingu milli mismunandi 25pinna sniða á sama tíma og auka millistykki minnkar í -þéttleika og -takmörkuðum kerfum.
◆ 25 rása beint í gegnum raflögn
28AWG × 25C snúran með 25-pinna 1:1 raflögn ber 25 merkjarásir á meðan viðheldur skýrri pinnakortlagningu, einfaldar raflögn, gangsetningu og bilanaleit.
◆ Hlífðar- og tengivörn
Mylarþynna, frárennslisvír og fléttuvörn hjálpa til við að draga úr EMI, á meðan læsiskrúfur og mótaðar PVC bakplötur bæta festingu tengisins og vélrænni vörn.
◆ Auðveldara kerfisviðhald
Fullbúna kapalinn er hægt að setja upp, fjarlægja, prófa og skipta út sjálfstætt án þess að breyta viðmóti búnaðar, sem gerir uppfærslur, viðhald og varahlutastjórnun auðveldari.
Vörur sýna

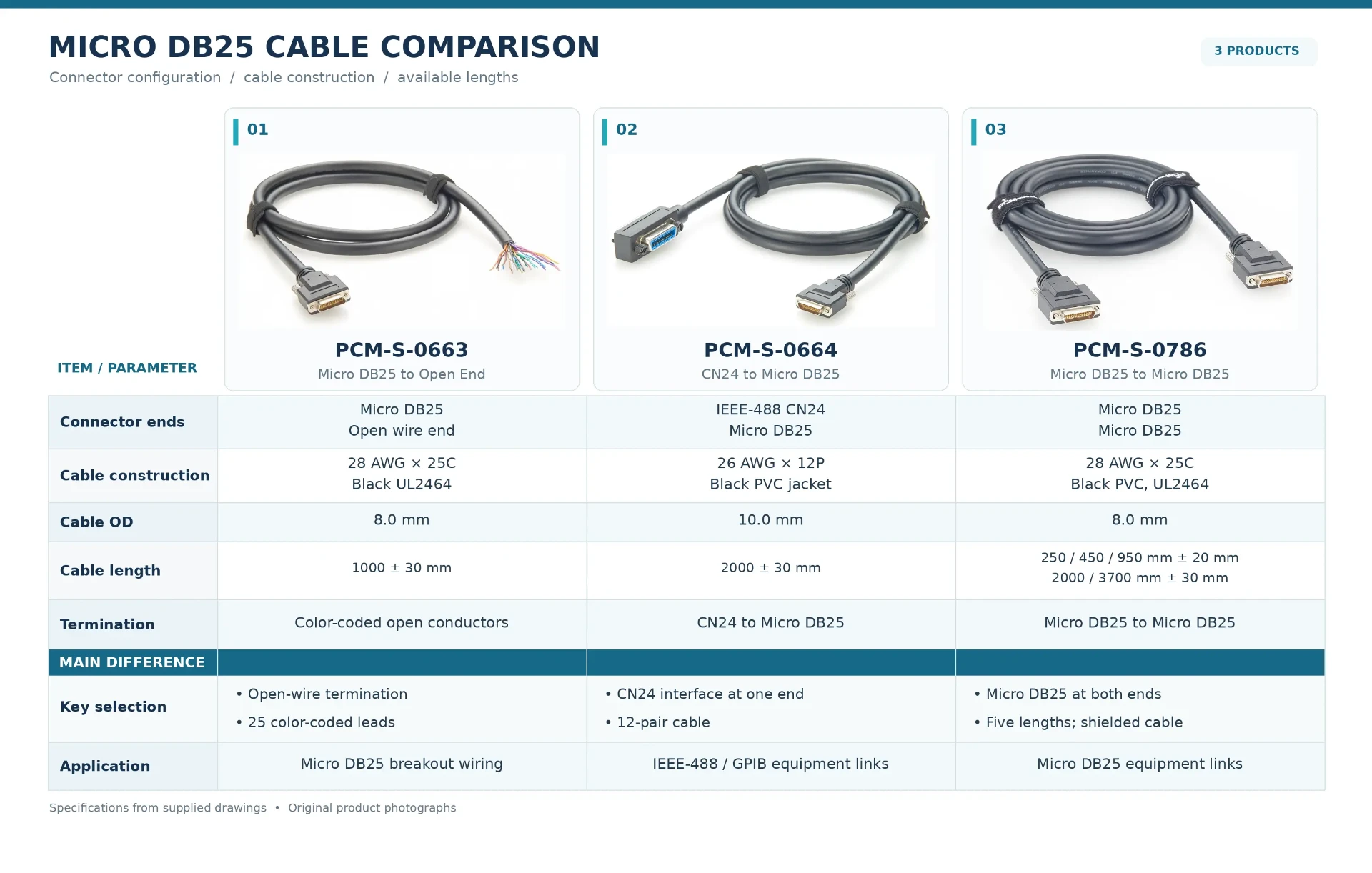

Svipaðar vörur
Samhæfisyfirlýsing
Pinout og rafmagns sannprófun
- Staðlaða kapalinn notar 25-pinna 1:1 beina raflögn, en vélræn samtenging tryggir ekki rafmagnssamhæfi. Staðfestu pinout, merkjaskilgreiningar, jarðúthlutun og rafmagnskröfur fyrir kaup. Sérsniðin raflögn gæti verið nauðsynleg fyrir crossover, sérsniðið I/O eða sérstaka jarðtengingu.
Hlutlaus sending og hlekkure
-
Þessi Micro DB25 kvenkyns til DB25 karlkyns kapall er samhæfður Molex834249060, 834249061, 834249062 og 834249067, auk PickeringA025CFR-025DMR-5A180, sem gerir það hentugt fyrir tengdan prófunarbúnað, kapalskipti, kerfisviðhald og samþættingarverkefni.
Hvernig á að velja rétta Micro DB25 til DB25 snúru?
Staðfestu viðmót og Pinout
Staðfestu tegund tengis, kyn og 25-pinna pinna. Þessi kapall notar Micro DB25 kvenkyns til DB25 karlkyns stillingar með 1:1 beinni raflögn.
Athugaðu skrúfur og lengd
Staðfestu samhæfni við #2-56 UNC og #4-40 UNC læsiskrúfur, og veldu lengd snúru í samræmi við leiðarfjarlægð og viðhaldsrými.
Staðfestu snúru og merki
Staðfestu að 28AWG × 25C kapalbyggingin uppfylli kröfur verkefnisins og sannreyndu raunverulegar rafskilgreiningar á I/O, kveikju- og stjórnmerkjum.
HValidate fyrir magnpantanir
Áður en magnkaup eru keypt skaltu staðfesta vélræna pörun, pinout, skjöld, jarðtengingu og raunverulegan búnaðarrekstur með sýnum áður en gengið er frá framleiðsluforskriftum.
Sérstillingarmöguleikar
↕ Aðlögun tengis
Hægt er að aðlaga Micro DB25 og DB25 tengisamsetningar, kyn, stefnu og varðveislu í samræmi við búnaðarteikningar.
□ Aðlögun kapallengdar
Stöðluð lengd er 2 metrar, með sérsniðnum lengdum í boði fyrir skápa, ATE kerfi, innréttingar og leiðsögn búnaðar.
◉ Pinout Customization
Auk 25-pinna 1:1 raflagna er hægt að aðlaga crossover pinouts, jarðúthlutun og I/O kortlagningu.
⚙ Sérsniðin vír
Hægt er að aðlaga leiðarastærð, kapalþvermál, PVC jakka, hlífðarbyggingu og vélræna eiginleika.
⌘ Sérsniðin merking
Sérsniðin vörumerki, hlutanúmer, lengdarmerki og pökkunarmerki styðja samsetningu og viðhaldsstjórnun.
◇ Magnframleiðsla
Magnframleiðsla og heildsöluframboð eru fáanleg byggð á samþykktum teikningum, pinoutum, sýnum og framleiðsluforskriftum.
Niðurstaða:
PCM-S-0790 Micro DB25 kvenkyns til DB25 karlkyns kapall er há-viðmótsbreytingarlausn fyrir fjölrása prófunar- og iðnaðarstýringarkerfi. Hún er með 25 pinna 1:1 beint í gegnum raflögn, 28AWG × 25C UL2464 snúru, þynnu- og fléttuhlífar, stuðning fyrir báðar PVC-loka og skrúfutakka. viðmótsbreyting, 25 rása merkjasending, EMI vörn og vélræn varðveisla.

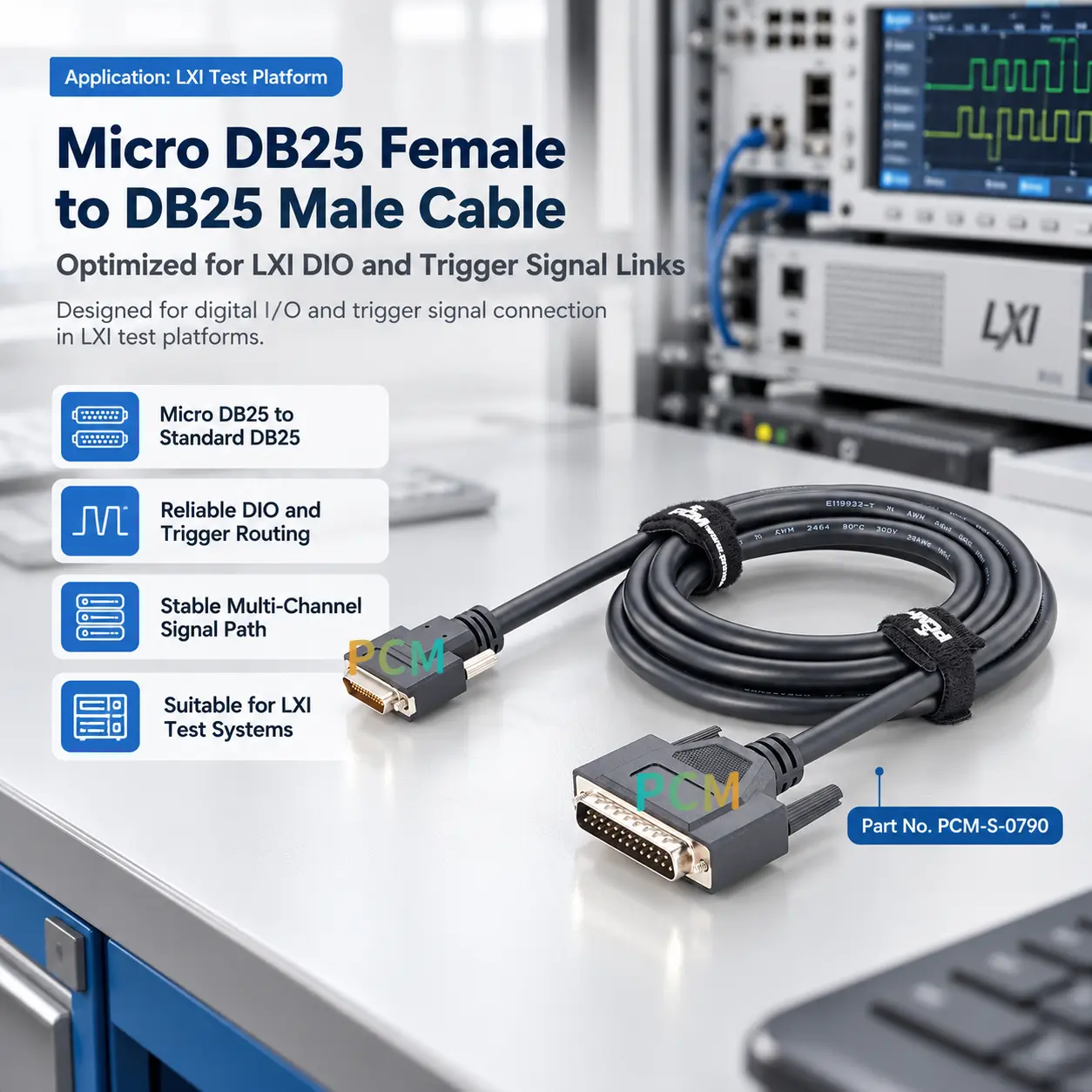

Það er hentugur fyrir ATE, hálfleiðaraprófun, LXI DIO og kveikju, PLC, DCS, PCB hagnýtur prófun og iðnaðar sjálfvirkni Áður en þú kaupir, staðfestu kyn tengis, pinout, skrúfuforskriftir, snúrulengd og merkjaskilgreiningar Sérsniðnar og magnverkefni ætti að staðfesta með teikningum og sýnisprófun.
Algengar spurningar um vörur
Getur það tengt hvert 25 pinna tæki?
Nei. Staðfestu kyn tengis, pinout, læsiskrúfur, merkjaskilgreiningar og rafmagnskröfur áður en þú kaupir.
s It 25 pinna 1 til 1 beint í gegn?
Já. Staðlaða kapalinn notar 25-pinna 1:1 beina raflögn. Staðfestu að búnaðurinn krefst þessa pinout.
Er hægt að aðlaga lengd og pinout?
Já. Hægt er að aðlaga kapallengd, krosslagnir, jarðúthlutun og sérsniðin I/O pinnaúthlutun.
Hvaða kapall og hlífðarvörn eru notuð?
Það notar 28AWG × 25C UL2464 snúru með AL Mylar filmu, frárennslisvír, fléttuhlíf og PVC jakka.
Hvaða viðmiðunarlíkön eru samhæfðar?
Viðmiðunarsamhæfi inniheldur Molex 834249060, 834249061, 834249062, 834249067 og Pickering A025CFR-025DMR-5A180.
Er þörf á sannprófun sýnis fyrir magnpantanir?
Já. Sannprófun sýnis hjálpar til við að sannreyna pörun, læsiskrúfur, lengd, pinout og raunverulegan rekstur búnaðar fyrir magnframleiðslu.
