Micro-Fit 3.0 8-Pin Power and Signal Framlengingarsnúra: Eiginleikar, forrit og valleiðbeiningar
PCM-0879 er 2m Micro-Fit 3.0 8-pin kvenkyns-til-karl framlengingarsnúra með Molex 43025-0800 og 43020-0801 tengjum með UL2464 20AWG×8C snúru. 1:1 raflögn styður iðnaðarafl og almenna merkjaframlengingu.
Hvað nær þessi grein yfir?
Fljótleg vörukynning
PCM-0879 notar Molex 43025-0800 átta-hringrás Micro-Fit 3.0 ílátshús með 43030-0001 kvenútstöðvum á öðrum endanum og Molex 43020-0801 átta-hringa 3-003 míkró-001 stinga hús með átta hrings 3-0 03 stinga. skautanna á hinni.
| Vöruheiti | Molex Micro-Settu 3.0 8-Pin Male-við-Karlrafmagns- og merkjasnúrusamstæðu |
| Premier kapall P/N | PCM-0879 |
| Lengd snúru | 2000 + 30 mm |
| Gerð kapals | UL2464 |
| Vírmælir | 20AWG x 8 leiðarar |
| Ytra þvermál | 6,5 mm |
43030-0001 á móti 43031-0001
| Samanburður | 43030-0001 | 43031-0001 |
|---|---|---|
| Tegund flugstöðvar | Female Crimp Terminal | Male Crimp Terminal |
| Hafðu samband | Kvenkyns | Karlkyns |
| Vírmælir | 20,22,24AWG | 20,22,24AWG |
| Hámark Einangrun OD | 1,85 mm | 1,85 mm |
Hvað er Micro-Fit 3.0 framlengingarsnúra?
Micro-Fit 3.0 framlengingarsnúra bætir við samhæfðum tengihluta, venjulega með innstungu-í-inntaksstillingu, til að auka fjarlægð milli búnaðar.
PCM-0879 getur tekist á við ófullnægjandi snúrulengd, flutning búnaðar eða leið á milli-eininga innan stjórnskápa á sama tíma og upprunaleg tengibygging er varðveitt. Viðbótin breytir ekki tengistaðalnum eða veitir umbreytingu spennu eða samskiptasamskipta. Áður en samþættingin er samþætt skal staðfesta pörunarhlutanúmer, skautun, pinout, vírmæli og rafmagnsmat í báðum endum.
Verkfræðingar ættu einnig að meta spennufall, hitastig og heilleika merkja sem stafar af viðbótarlengd snúru.
Hvers vegna er karlkyns-til-kvenkyns arkitektúr hentugur fyrir framlengingu?
Karlkyns-til-kvenkyns arkitektúr er hentugur til að framlengja núverandi tengingu vegna þess að annar endi passar við upprunalega snúruna eða búnaðarviðmót, en hinn endinn veitir samsvarandi viðmótsviðmót í meiri fjarlægð.
Ólíkt kvenkyns-til-kvenkyns samsetningum, sem venjulega tengja tvö samhæf karlviðmót, getur karlkyns-til-kvenkyns viðbót varðveitt upprunalega tengibygginguna á sama tíma og sveigjanleiki í leiðarlýsingu eykst. PCM-0879 er hentugur fyrir tengingar milli eininga í stjórnskápum, vélfærafræði og prófunarbúnaði.
Hins vegar verður að sannreyna bæði kyn tengi, pörunarhlutanúmer, pinout og rafmagnsmat, ásamt spennufalli, hitahækkun og heilleika merkja eftir framlengingu.
Verkjapunktar
Þegar staðsetning PCB, stjórnanda, aflgjafa-eða I/O eininga breytist getur verið að upprunalega beislið sé ekki lengur nógu langt.
PCM-0879 bætir við 2m af leiðarfjarlægð á sama tíma og viðheldur samhæfu Micro-Fit viðmóti og beinni raflögn.
Tímabundnar lóðasamskeyti eða lausar vírskeringar kynna fleiri tengipunkta og auka raflögn, einangrun og flókið viðhald.
Forsamsett Micro-Fit framlengingarsnúra staðlar krumpur, pinnakortlagningu og togafléttingu meðan á framleiðslu stendur.
Handvirkt að lengja átta leiðara skapar umtalsverða hættu á að kortleggja pinna-.
Forskilgreindur 1:1 kapalarkitektúr einfaldar framleiðsluskoðun og dregur úr raflagnaskekkjum.
Framlengingarsnúra eykur viðnám, spennufall, merki-leiðarlengd og EMI útsetningu.
20AWG leiðararnir hjálpa til við að takmarka viðnám, en heildarrásin ætti samt að vera metin í fyrirhuguðu kerfi.
Upplýsingar um vöru
PCM-0879
Ör-Fit 3.0 8-rafmagns- og merkjaframlengingarsnúra

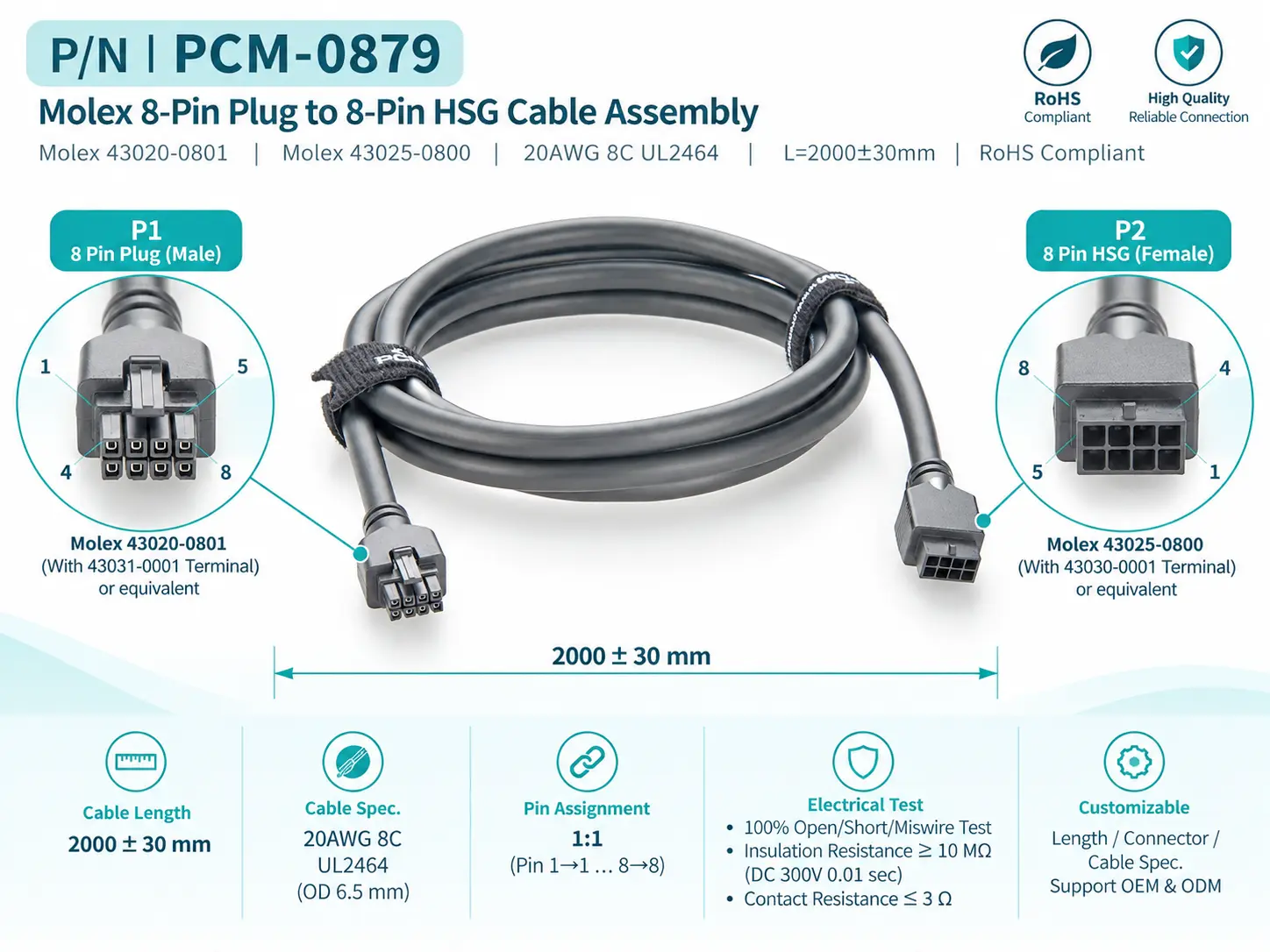

PCM-0879 er með Molex Micro-Fit 3.0 karlkyns-til-kvenstillingu. P1 sameinar 43025-0800 átta rása innstunguhúsið með 43030-0001 kvenskautum, en P2 notar 43020-0801 innstunguhúsið með 43031-0001 karlskautum.
LDPE innri mótun og svart PVC 45P yfirmótun styrkja báðar kapalútgangana. Samsetningin notar UL2464 20AWG×8C svarta PVC snúru með 6,5 mm ytra þvermáli og 2000±30 mm lengd, sem styður afl og merkjaframlengingu í iðnaðarbúnaði.
Hvers vegna er karlkyns-til-kvenkyns arkitektúr hentugur fyrir framlengingu?
Akarlkyns-til-kvenkyns arkitektúr framlengir núverandi tengingu á sama tíma og upprunalegu pörunarsambandið varðveitir. Annar endinn tengist núverandi snúru eða búnaðarviðmóti, en hinn endinn veitir samsvarandi viðmót í meiri fjarlægð, sem gerir tengingarleiðinni kleift að halda áfram.
Í samanburði við kvenkyns-til-kvenkyns samstæður, sem venjulega tengja saman tvö samhæf karlviðmót, er þessi uppsetning sérstaklega gagnleg þegar upprunalega kapallinn er of stuttur, búnaður er færður til eða þörf er á að beina milli stjórna-skápseininga.
PCM-0879 notar Micro-Fit 3.0 karl-til-kvenkyns hönnun. Áður en framlenging er framlengd skaltu staðfesta pörunarhlutanúmer, skautun, pinout og rafmagnsmat og meta spennufall, hitastig og heilleika merkja.
Vörur sýna

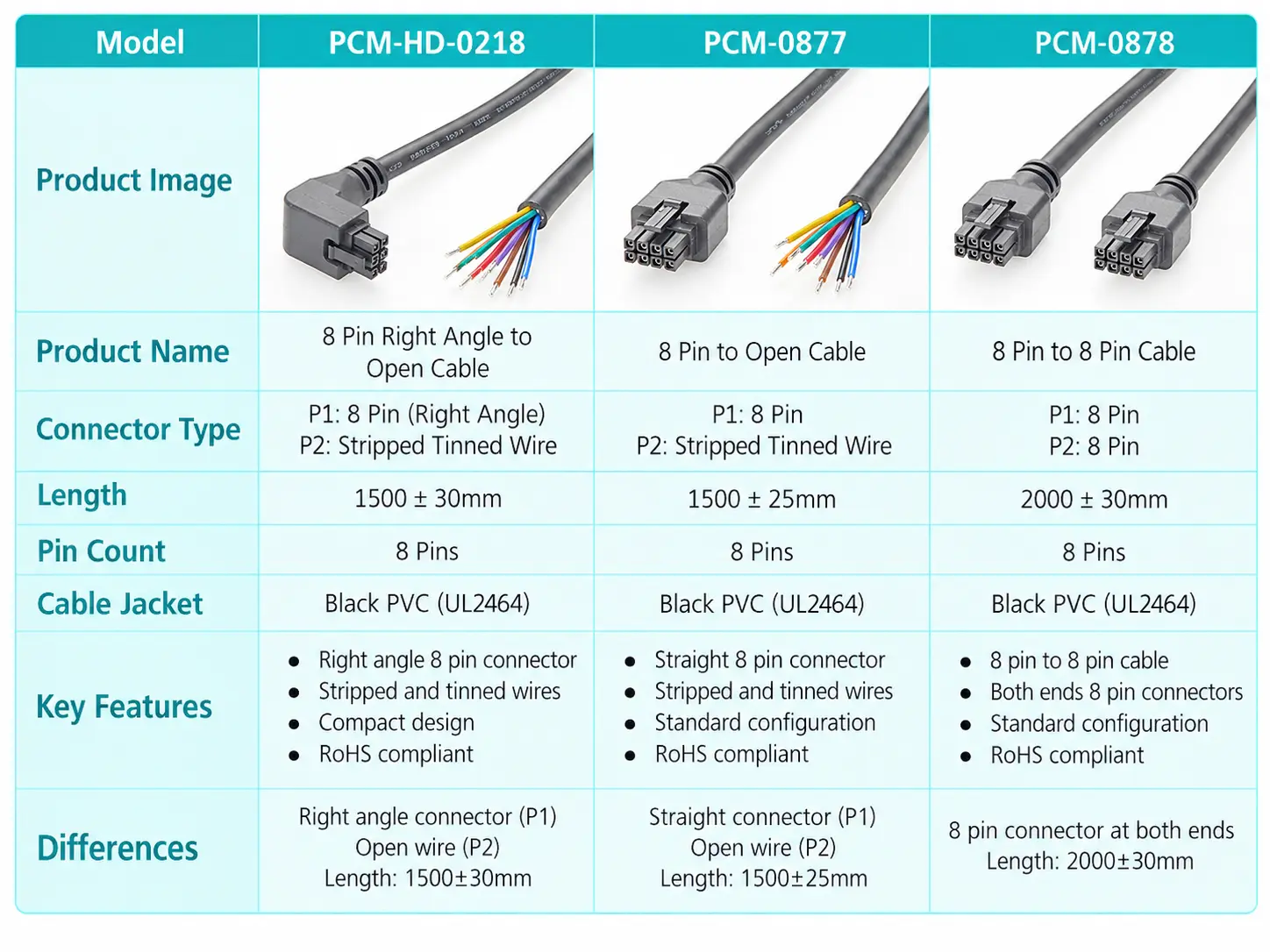

Svipaðar vörur
Samhæfisyfirlýsing
Staðfesting á eindrægni
PCM-0879 notar Micro-Fit 3.0 karlkyns-til-kvenstillingu: 43025-0800 innstunguhúsið með 43030-0001 kvenútstöðvum og 43020-0801 innstunguhús með 430131-0001 innstungum.
Staðfestu pörunarhlutanúmer, skautun, rúmfræði læsingar, vírmæli og rafmagnsmat fyrir samþættingu. Átta-bein hringrás-í gegnum raflögn kemur aðeins á samsvarandi pinnasamfellu; Afl-, jarðtengingar- og merkjaúthlutun verður að fylgja raflögn búnaðarins.
Tilkynning um tæknilegt samhæfi
PCM-0879 er óvirkur framlengingarsnúra og veitir ekki samskiptareglur, spennu eða merkjabreytingu. Að bæta við 2m af kapli krefst endurnýjaðs mats á rafrásarviðnámi, spennufalli, hitahækkun og heilleika merkja, sérstaklega þegar margir tengiliðir bera straum samtímis.
Fullunnin samsetning er tilgreind við 300VAC og 3,5A fyrir hverja snertingu; Ekki má nota 7A einkunn einstakra flugstöðvar beint. UL2464 kapalauðkenni staðfestir ekki sjálfstæða UL skráða vottun fyrir heildar ofmótaða samsetningu.
Hvernig á að velja réttu vöruna?
Staðfestu kyn tengis og nákvæmar hlutanúmer
Kyn tengis er eitt mikilvægasta-viðmiðunarvalið fyrir kapal.
PCM-0879 notar 43025-0800 ílát á annarri hliðinni og 43020-0801 stinga á hinni.
Staðfesta verður núverandi búnað og kapalviðmót með þessum nákvæmu hlutanúmerum frekar en að treysta eingöngu á lýsinguna „Micro-Fit 8-pin“.
Staðfestu pinnaúthlutun og 1:1 viðbótakortlagningu
Viðbótin varðveitir upphaflega rafmagnssambandið aðeins þegar kerfispinoutið passar við PCM-0879 beinni kortlagningu.
Fullkomið Pin 1-to-Pin 8 víraborð ætti að vera skjalfest, sérstaklega þegar rafmagn, jörð og stjórnrásir deila sama tengi.
Veldu Samkvæmt heildarlengd, straumi og spennufalli
Við val ætti að taka tillit til samanlagðrar lengdar upprunalegu kapalsins auk 2m framlengingar.
Lág-spennu hærri-straumkerfi ætti að athuga með tilliti til DC-viðnáms, spennufalls og hitastigshækkunar yfir alla tengibrautina.
Veldu Cable Construction fyrir umhverfið
Standard PCM-0879 notar UL2464 PVC snúru fyrir almennar raflögn fyrir fastan búnað.
Stöðug-sveigjanleg vélfærafræði, dragkeðjur, olíuútsetning, notkun utandyra, hár hiti eða mikill titringur krefjast sérstakrar staðfestrar kapals og vélrænnar byggingar.
Sérstillingarmöguleikar
↕ Micro-Fit Interface and Circuit-Count Customization
Hægt er að þróa mismunandi Micro-Fit 3.0 hús, hringrásafjölda og innstungur/ílát samsetningar í samræmi við markbúnaðinn. Nota skal nákvæmt húsnæði og hlutanúmer útstöðvar til að sannprófa samhæfi.
□ Aðlögun snúrulengdar
Hægt er að framleiða sérsniðnar framlengingarlengdir í samræmi við skipulag búnaðar, en lengri útgáfur krefjast endurnýjuðs mats á spennufalli, viðnám, heilleika merkja og vélrænni leið.
◉ Aðlögun vírmælis og kapals
Hægt er að velja mismunandi vírmæla og kapalbyggingar í samræmi við straum, spennufall, sveigjanleika og búnaðarrými, með samsvarandi kröfum um klemmu og klemmu endurnýjaðar.
⚙ Pinout og raflögn aðlögun
Staðlað PCM-0879 notar 1:1 raflögn, á meðan hægt er að þróa sérsniðnar pinnakortanir frá OEM rafmagnsteikningum með skýrt skilgreindum tengisýnum, pinnanúmerum, vírlitum og merkjaheitum.
⌘ Yfirmygla og álag-aðlögun
Hægt er að sérsníða innri mót, ytri mót, -kapalútgangsrúmfræði, toglengd-afléttingar, efnishörku og lit í samræmi við búnað og vélrænar kröfur.
◇ OEM prófun, merking og pökkun
OEM forrit geta falið í sér samfellu, skammhlaup, einangrun, há-pott, snerti-viðnám, spennu-fall, tog og hitastig-prófanir ásamt sérsniðnum merkimiðum, strikamerkjum, raðnúmerum, lógóum og umbúðum.
Algengar spurningar um vörur
Er 43025-0800 karl eða kona?
Molex tilgreinir opinberlega 43025-0800 sem ílátshús, en 43030-0001 er kvenkyns tengi. Því ætti að meðhöndla samsett tengi sem kven-/inntökuhlið.
Hver er rétt kynstilling?
Nákvæmri tengisamsetningu ætti að lýsa sem tengi-til-stinga eða kvenkyns-til-karlkyns.
Er PCM-0879 með fasta sendingarstefnu?
Kapallinn sjálft er óvirkur og ekki-stefnubundinn rafrænt, en raunverulegur-aflgjafi, álag og merkjastefna verður að fylgja hönnun búnaðarins.
Hver er hámarksspenna?
Fullunnin PCM-0879 samsetning er tilgreind við 300VAC hámark.
Veldur 2m framlengingin spennufalli?
Já. Að bæta við 2m eykur heildarviðnám leiðara og raunverulegt spennufall fer eftir álagsstraumi, heildarlengd kerfis og viðnám leiðara.
